Thanh cái bằng đồng của pin EV có thể cải thiện hiệu suất sử dụng điện và độ tin cậy như thế nào?

MỘTThanh cái đồng của pin EVlà một kết nối điện quan trọng ảnh hưởng đến việc phân phối dòng điện, mức tăng nhiệt độ, hiệu quả đóng gói và độ tin cậy lâu dài của bộ pin. Hướng dẫn này giải thích cách chọn vật liệu đồng, xác định kích thước dây dẫn, đánh giá thanh cái cứng và linh hoạt, quản lý điện trở kết nối, chỉ định lớp mạ và cách điện cũng như tránh các vấn đề thường gặp trong sản xuất. Nó cũng cung cấp danh sách kiểm tra tìm nguồn cung ứng thực tế để giúp các kỹ sư và nhóm mua sắm phát triển các thanh cái tùy chỉnh đáp ứng các yêu cầu về điện, cơ khí và sản xuất của họ.

1. Thanh cái bằng đồng của pin EV là gì?

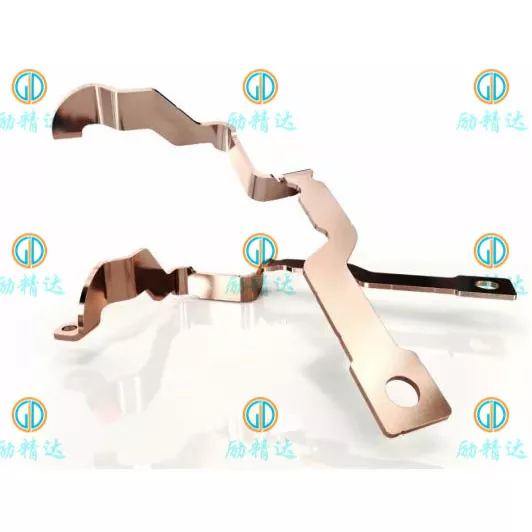

MỘTThanh cái đồng của pin EVlà thành phần kim loại dẫn điện được thiết kế để truyền năng lượng điện giữa các tế bào pin, mô-đun, công tắc tơ, cầu chì, cảm biến dòng điện và các thành phần khác trong hệ thống điện áp cao của xe điện. Tùy thuộc vào kiến ​​trúc của pin, thanh cái có thể là dải phẳng, tấm định hình, dây dẫn mềm nhiều lớp hoặc cụm lắp ráp có hình dạng đặc biệt được sản xuất theo yêu cầu về kích thước chính xác.

Không giống như hệ thống dây điện thông thường, thanh cái có thể cung cấp đường dẫn dòng điện nhỏ gọn, có thể lặp lại với các bề mặt tiếp xúc và vị trí lắp đặt được xác định. Điều này làm cho nó đặc biệt hữu ích trong các bộ pin có không gian hạn chế và các kết nối điện phải duy trì ổn định dưới sự thay đổi về độ rung và nhiệt độ.

Một hệ thống pin EV điển hình có thể chứa một số cấp thanh cái:

• Liên kết tế bào:Kết nối các ô riêng lẻ hoặc nhóm ô trong một mô-đun.
• Kết nối mô-đun:Truyền dòng điện giữa các mô-đun pin và hỗ trợ cấu hình song song hoặc nối tiếp theo yêu cầu.
• Thanh cái cấp gói:Kết nối các mô-đun với các bộ phận phân phối điện áp cao, bao gồm công tắc tơ, cầu chì và đầu ra.
• Kết nối điện tử công suất:Liên kết hệ thống pin với bộ biến tần, cụm phân phối DC hoặc thiết bị dòng điện cao khác.

Thiết kế cụ thể phụ thuộc vào định dạng ô, điện áp hệ thống, cấu hình dòng điện, phương thức kết nối, không gian lắp đặt sẵn có và các yêu cầu an toàn. Do đó, một thanh cái thành công không chỉ là một miếng đồng: nó là một bộ phận được thiết kế phải hoạt động như một phần của tổ hợp cơ và điện hoàn chỉnh.

2. Tại sao đồng lại quan trọng trong hệ thống pin EV?

Đồng được sử dụng rộng rãi cho các kết nối pin dòng điện cao vì nó kết hợp tính dẫn điện cao với tính dẫn nhiệt tốt, khả năng định dạng và khả năng tương thích với nhiều quy trình chế tạo và hoàn thiện bề mặt đã được thiết lập.

Những đặc điểm này giúp các kỹ sư phát triển đường dẫn dòng điện nhỏ gọn đồng thời kiểm soát tổn thất điện và hỗ trợ các kết nối đáng tin cậy. Tuy nhiên, chỉ riêng đồng không đảm bảo hiệu suất tốt. Kích thước, mối nối, điều kiện làm mát, cách nhiệt và chất lượng sản xuất cũng phải được xem xét.

Điện trở thấp hơn

Điện trở tạo ra nhiệt khi dòng điện đi qua dây dẫn. Thanh cái bằng đồng có kích thước phù hợp có thể hạn chế tổn thất điện trở và sụt áp, giúp duy trì hiệu suất truyền tải điện. Lợi ích này đặc biệt phù hợp trong các hệ thống pin dòng điện cao, nơi mà ngay cả một sự gia tăng điện trở nhỏ cũng có thể tạo ra một lượng nhiệt đáng kể.

Bao bì điện nhỏ gọn

Bộ pin phải chứa các tế bào, bộ phận làm mát, giá đỡ cấu trúc, cảm biến, thiết bị bảo vệ và vật liệu cách nhiệt trong một vỏ bọc giới hạn. Độ dẫn điện cao của đồng cho phép các nhà thiết kế đánh giá mặt cắt dây dẫn tương đối nhỏ gọn trong khi đáp ứng các giới hạn điện và nhiệt cần thiết.

Chế tạo thích ứng

Các tấm, dải và thanh đồng có thể được cắt, dập, đục lỗ, uốn cong, gia công và mạ theo thiết kế thành phần. Tùy thuộc vào ứng dụng và khả năng sản xuất, các quy trình này có thể tạo ra các mẫu lỗ tùy chỉnh, đầu cuối định hình, tính năng lắp đặt và hình dạng ba chiều phức tạp.

Có khả năng cải thiện tính nhất quán của lắp ráp

Thanh cái tùy chỉnh được thiết kế tốt cung cấp các vị trí kết nối lặp lại và hình dạng lắp đặt. Điều này có thể đơn giản hóa việc lắp ráp tự động hoặc bán tự động, giảm bớt các điều chỉnh cài đặt và giúp cải thiện tính nhất quán trong sản xuất.

3. Cấu trúc thanh cái nào phù hợp với ứng dụng của bạn?

Chọn cấu trúc phù hợp là một quyết định quan trọng ban đầu vì nó ảnh hưởng đến không gian lắp đặt, tính linh hoạt, khả năng chịu rung, phương pháp chế tạo và chi phí tổng thể của dự án. Các lựa chọn phổ biến nhất bao gồm thanh cái bằng đồng cứng, thanh cái mềm nhiều lớp và kết nối bằng đồng bện.

Khi nào thanh cái cứng thích hợp?

Thiết kế cứng nhắc phù hợp khi các thiết bị đầu cuối vẫn ở vị trí cố định và cấu trúc lắp đặt cung cấp sự hỗ trợ đầy đủ. Nó có thể đặc biệt thiết thực cho việc phân phối điện ở cấp độ gói, kết nối cầu chì và các cụm điện nhỏ gọn trong đó hình dạng nhất quán là quan trọng.

Khi nào bạn nên xem xét một thanh cái linh hoạt?

Thiết kế linh hoạt có thể thích hợp hơn khi kết nối phải đáp ứng được độ giãn nở nhiệt, dung sai chế tạo hoặc chuyển động tương đối giữa các bộ phận. Thanh cái đồng nhiều lớp có thể kết hợp công suất dòng điện cao với vùng linh hoạt được kiểm soát, mặc dù khu vực đầu cực và chuyển tiếp cách điện vẫn yêu cầu kỹ thuật cẩn thận.

Trước khi chọn một trong hai cấu trúc, hãy đánh giá toàn bộ phạm vi lắp đặt, các yêu cầu di chuyển, trình tự lắp ráp, khả năng tiếp cận dịch vụ và tải điện. Một thiết kế phù hợp với mô hình CAD vẫn có thể khó cài đặt nếu việc tiếp cận công cụ, khe hở của dây buộc hoặc dung sai sản xuất chưa được xem xét.

4. Bạn nên chọn vật liệu đồng như thế nào?

Lựa chọn vật liệu ảnh hưởng đến độ dẫn điện, đặc tính tạo hình, khả năng tương thích của mối nối, xử lý bề mặt và chi phí. Cấp độ thích hợp phụ thuộc vào quy trình sản xuất và môi trường vận hành chứ không chỉ phụ thuộc vào độ tinh khiết của đồng.

Xem xét các yêu cầu về tính khí và hình thành

Tính chất vật liệu ảnh hưởng đến độ bền, độ dẻo, khả năng uốn cong và độ đàn hồi. Việc uốn cong quá chặt bằng đồng dày có thể gây ra vết nứt hoặc biến dạng bề mặt nếu điều kiện vật liệu và bán kính uốn cong không phù hợp. Khi một thiết kế có nhiều điểm uốn cong hoặc các lỗ ở vị trí gần nhau, việc xem xét sản xuất có thể xác định các rủi ro trước khi bắt đầu chế tạo dụng cụ hoặc sản xuất hàng loạt.

Ghép vật liệu với phương pháp nối

Các cấu trúc được bắt vít, hàn, hàn đồng và nhiều lớp đặt ra các yêu cầu khác nhau. Ví dụ, loại đồng hoạt động tốt cho kết nối bắt vít thông thường có thể không phải là lựa chọn tốt nhất cho quy trình hàn chuyên dụng. Nhà cung cấp và kỹ sư thiết kế phải xác nhận tính tương thích của vật liệu với phương pháp nối dự định và xác nhận mối nối đã hoàn thiện khi cần thiết.

Đối với nguồn cung ứng quốc tế, hãy chỉ định tiêu chuẩn vật liệu cần thiết, cấp độ, nhiệt độ, độ dày và các sản phẩm thay thế được phép. Lưu ý chung như “đồng chất lượng cao” là không đủ khi phải xác minh hiệu suất điện và khả năng sản xuất lặp lại.

5. Dòng điện, điện trở và nhiệt ảnh hưởng đến thiết kế như thế nào?

Công suất hiện tại là một trong những yếu tố quan trọng nhất trong thiết kế thanh cái pin EV. Tuy nhiên, không có định mức dòng điện chung nào áp dụng cho mọi dải đồng có chiều rộng và độ dày cụ thể. Hiệu suất thực tế phụ thuộc vào hình dạng dây dẫn, nhiệt độ môi trường, điều kiện vỏ bọc, khả năng làm mát, điện trở kết nối và thời gian tải điện.

Hiểu được các mối quan hệ điện cơ bản

Đối với hệ thống DC, dòng điện có thể được ước tính từ nguồn điện và điện áp:

Trong các mối quan hệ này, I là dòng điện, P là công suất điện, V là điện áp, R là điện trở, ρ là điện trở suất của vật liệu, L là chiều dài dây dẫn và A là diện tích mặt cắt ngang. Các phương trình cung cấp điểm khởi đầu cho việc tính toán thiết kế, không thay thế cho việc phân tích hoặc thử nghiệm nhiệt.

Thuật ngữ dòng điện bình phương đặc biệt quan trọng. Nếu dòng điện tăng gấp đôi trong khi điện trở không đổi thì tổn thất điện trở sẽ tăng gấp bốn lần. Điều này khiến cho cấu hình hiện tại, chu kỳ hoạt động và chất lượng kết nối trở nên quan trọng.

Đánh giá dòng điện liên tục và dòng điện cực đại riêng biệt

Hệ thống pin EV có thể gặp hiện tượng phóng điện liên tục, thời gian tăng tốc tối đa ngắn, phanh tái tạo và tải sạc. Những điều kiện hoạt động này có thể tạo ra các nhu cầu nhiệt khác nhau. Thiết kế chịu được đỉnh ngắn có thể không phù hợp với cùng một dòng điện được cấp liên tục.

Các kỹ sư nên xác định những điều sau trước khi hoàn thiện kích thước dây dẫn:

• Điện áp hệ thống định mức và điện áp hoạt động tối đa.
• Dòng điện liên tục, dòng điện cực đại và thời gian cực đại.
• Nhiệt độ môi trường gần thanh cái và phạm vi nhiệt độ hoạt động dự kiến.
• Độ tăng nhiệt độ cho phép ở cả dây dẫn và điểm nối.
• Chiều dài dây dẫn, mặt cắt sẵn có và hướng lắp đặt.
• Điều kiện làm mát, nguồn nhiệt lân cận và thông gió bao vây.
• Giảm điện áp tối đa cho phép và các yêu cầu bảo vệ liên quan.

Đừng bỏ qua đường dẫn nhiệt hoàn chỉnh

Nhiệt có thể thoát ra khỏi thanh cái thông qua sự đối lưu, bức xạ, phần cứng lắp đặt, các đầu nối được kết nối hoặc các cấu trúc gần đó. Lớp cách nhiệt và vỏ bọc kín có thể thay đổi khả năng tản nhiệt. Kết quả là, hai thanh cái có kích thước đồng giống nhau có thể đạt đến nhiệt độ khác nhau trong các cụm khác nhau.

Một quy trình phát triển mạnh mẽ kết hợp tính toán, đánh giá kỹ thuật và thử nghiệm trong các điều kiện đại diện. Đối với các ứng dụng quan trọng về an toàn, việc xác nhận mức tăng nhiệt độ phải phản ánh vật liệu dự kiến, cách xử lý bề mặt, phương pháp buộc chặt và môi trường lắp đặt.

6. Làm thế nào bạn có thể ngăn chặn lỗi kết nối?

Dây dẫn bằng đồng chất lượng cao vẫn có thể không mang lại hiệu suất đáng tin cậy nếu các kết nối của nó được thiết kế kém. Ở dòng điện cao, điện trở tiếp xúc quá mức có thể tạo ra nhiệt cục bộ, đẩy nhanh quá trình xuống cấp bề mặt, làm hỏng lớp cách điện gần đó hoặc góp phần làm lỏng khớp.

Thiết kế bề mặt tiếp xúc cẩn thận

Các mối nối bắt vít yêu cầu diện tích tiếp xúc phù hợp, độ phẳng bề mặt, lựa chọn dây buộc và lực kẹp được kiểm soát. Vị trí lỗ, vệt, biến dạng, nhiễm bẩn và bề mặt hoàn thiện không tương thích đều có thể ảnh hưởng đến giao diện cuối cùng. Thông số kỹ thuật lắp ráp phải xác định mô men xoắn hoặc quy trình siết bu lông có liên quan thay vì để người vận hành quyết định.

Kiểm soát các kết nối hàn và nhiều lớp

Thanh cái nhiều lớp linh hoạt thường sử dụng các vùng đầu cuối được liên kết hoặc hàn để kết nối nhiều lớp đồng. Mối nối phải cung cấp đầy đủ tính liên tục về điện và tính toàn vẹn cơ học mà không làm hỏng phần linh hoạt. Các thông số hàn, hình dạng đầu cuối, nhiệt đầu vào và phương pháp kiểm tra phải được thiết lập cho khối vật liệu thực tế.

Kế hoạch chu trình rung và nhiệt

Xe điện hoạt động dưới sự thay đổi nhiệt độ và rung động lặp đi lặp lại. Sự khác biệt về độ giãn nở nhiệt giữa các bộ phận được kết nối có thể gây áp lực lên thanh cái và ốc vít. Các phần linh hoạt, hỗ trợ phù hợp, khoảng trống phù hợp và phương pháp nối đủ tiêu chuẩn có thể giúp đáp ứng các điều kiện này.

7. Mạ và cách nhiệt cải thiện sự an toàn như thế nào?

Xử lý bề mặt và cách nhiệt là những quyết định thiết kế chức năng chứ không chỉ là những lựa chọn hoàn thiện về mặt thẩm mỹ. Chúng có thể ảnh hưởng đến hành vi tiếp xúc, khả năng chống ăn mòn, cách điện, tính nhất quán của lắp ráp và an toàn dịch vụ.

Chọn lớp mạ cho môi trường tiếp xúc

Mạ thiếc, niken và bạc có thể được sử dụng trong các ứng dụng thanh cái khác nhau. Thiếc thường được xem xét cho nhiều giao diện tiếp xúc điện vì giá thành và đặc tính tiếp xúc thực tế của nó. Niken có thể phù hợp với các yêu cầu về nhiệt độ hoặc môi trường nhất định, trong khi bạc có thể được xem xét khi đặc tính tiếp xúc điện của nó phù hợp với chi phí bổ sung.

Lựa chọn cuối cùng phải xem xét thiết bị đầu cuối giao phối, nhiệt độ vận hành, độ ẩm, ô nhiễm, khả năng tiếp xúc với ăn mòn, áp suất tiếp xúc và các yêu cầu hiện hành của sản phẩm. Độ dày lớp mạ, độ che phủ, lớp che phủ và các tiêu chí kiểm tra phải được chỉ định khi chúng ảnh hưởng đến chức năng.

Chỉ định cách điện theo điện áp hệ thống

Tùy thuộc vào thiết kế, thanh cái có thể sử dụng ống co nhiệt, ống bọc polymer, vỏ đúc, lớp phủ epoxy hoặc các hệ thống cách nhiệt được thiết kế khác. Mỗi giải pháp có các yêu cầu khác nhau về khả năng chịu nhiệt độ, hiệu suất điện môi, bảo vệ cơ học và khả năng sản xuất.

Các tổ hợp điện áp cao cũng yêu cầu khoảng cách đường rò và khe hở thích hợp. Những khoảng cách này phụ thuộc vào khung an toàn hiện hành, điện áp làm việc, bố trí cách điện, điều kiện môi trường và kết cấu sản phẩm. Chúng phải được thiết lập bởi kỹ sư thiết kế có trách nhiệm thay vì được chọn từ biểu đồ thanh cái chung.

Vật liệu cách nhiệt cũng phải tương thích với các chỗ uốn cong, cửa sổ tiếp xúc, khu vực buộc chặt và dụng cụ lắp ráp. Các khu vực tiếp xúc với kim loại được xác định không rõ ràng có thể dẫn đến việc cắt tỉa thủ công không nhất quán, hư hỏng do tai nạn hoặc giảm khả năng bảo vệ về điện.

8. Quy trình sản xuất nào đảm bảo chất lượng đồng nhất?

Chất lượng sản xuất phụ thuộc vào mức độ phối hợp của vật liệu, dụng cụ, trình tự tạo hình, hoàn thiện bề mặt và kế hoạch kiểm tra. Quy trình thích hợp nhất phụ thuộc vào hình dạng thành phần, độ dày vật liệu, yêu cầu dung sai, số lượng nguyên mẫu và khối lượng sản xuất dự kiến.

Bước 1: Xem xét thiết kế và khả năng sản xuất

Trước khi sản xuất, nhà sản xuất nên xem lại bản vẽ, thông số vật liệu, vị trí lỗ, hình học uốn cong, vùng tiếp xúc, vùng mạ và các yêu cầu cách nhiệt. Đánh giá này giúp xác định các tính năng có thể làm tăng chi phí hoặc tạo ra rủi ro về chất lượng.

Bước 2: Chuẩn bị và cắt nguyên liệu

Tấm, dải hoặc thanh đồng được chuẩn bị theo thông số kỹ thuật vật liệu đã được phê duyệt. Có thể lựa chọn cắt laser, đục lỗ, dập, gia công CNC hoặc các phương pháp phù hợp khác dựa trên hình dạng yêu cầu và tính kinh tế sản xuất.

Bước 3: Tạo hình và kiểm soát kích thước

Các hoạt động uốn và tạo hình thiết lập hình dạng cuối cùng. Độ đàn hồi của vật liệu, bán kính uốn cong, độ chính xác của dụng cụ và mối quan hệ giữa lỗ với uốn có thể ảnh hưởng đến độ lắp ráp. Các kích thước quan trọng cần được xác định trước khi kế hoạch kiểm tra được hoàn thành.

Bước 4: Nối và hoàn thiện bề mặt

Tùy thuộc vào thiết kế, thành phần có thể yêu cầu hàn, liên kết đầu cuối, làm mờ, mạ, làm sạch hoặc cách nhiệt. Mỗi hoạt động phải tương thích với loại đồng đã chọn và môi trường hoạt động dự định.

Bước 5: Kiểm tra và xác nhận

Một kế hoạch chất lượng phù hợp có thể bao gồm các bước kiểm tra sau:

• Giấy chứng nhận vật liệu và xác minh vật liệu đến.
• Kiểm tra kích thước về độ dày, chiều rộng, vị trí lỗ, góc uốn và độ phẳng.
• Kiểm tra trực quan các vết nứt, gờ, vết trầy xước và khuyết tật bề mặt.
• Kiểm tra độ dày và độ bao phủ của lớp mạ nếu được chỉ định.
• Kiểm tra điện trở hoặc tính liên tục.
• Kiểm tra độ bền, độ tăng nhiệt, cách nhiệt hoặc môi trường của mối nối khi dự án yêu cầu.

Không phải mọi thành phần đều yêu cầu mọi thử nghiệm. Kế hoạch kiểm tra phải dựa trên chức năng của bộ phận, yêu cầu của khách hàng, tiêu chuẩn áp dụng và đánh giá rủi ro. Khi cần có các biện pháp kiểm soát sản xuất ô tô hoặc tài liệu đánh giá chính thức thì những kỳ vọng này phải được thống nhất trước khi sản xuất hàng loạt.

9. Người mua có thể giảm thiểu rủi ro khi tìm nguồn cung ứng bằng cách nào?

Đối với các nhóm mua sắm, thách thức chính là có được một bộ phận đáp ứng các yêu cầu kỹ thuật với tổng chi phí cạnh tranh. Báo giá chỉ dựa trên trọng lượng đồng hoặc kích thước bên ngoài có thể bỏ qua các yêu cầu xác nhận và sản xuất thiết yếu.

Chuẩn bị đầy đủ yêu cầu báo giá

RFQ rõ ràng giúp nhà sản xuất đánh giá thiết kế, xác định rủi ro sản xuất và báo giá quy trình phù hợp. Bất cứ khi nào có thể, hãy cung cấp bản vẽ kỹ thuật 2D và tệp CAD 3D cùng với các thông tin sau.

Đánh giá tổng chi phí, không chỉ đơn giá

Giá mua chỉ là một phần trong tổng chi phí. Dụng cụ, sử dụng vật liệu, xử lý thứ cấp, mạ, cách nhiệt, kiểm tra, đóng gói, thời gian thực hiện và những thay đổi kỹ thuật đều có thể ảnh hưởng đến tính kinh tế của dự án.

Nhà cung cấp đưa ra mức giá ban đầu thấp hơn có thể không phải là lựa chọn kinh tế nhất nếu bộ phận đó yêu cầu điều chỉnh nhiều lần hoặc tạo ra kết quả lắp ráp không nhất quán. Ngược lại, dung sai chặt chẽ không cần thiết, độ bao phủ lớp mạ quá mức hoặc hình học quá phức tạp có thể làm tăng chi phí mà không mang lại lợi ích chức năng có ý nghĩa.

Xem xét năng lực nhà cung cấp trước khi sản xuất

Hãy hỏi các nhà sản xuất tiềm năng cách họ kiểm soát tính nhất quán của vật liệu, các kích thước quan trọng, gờ, chỗ uốn, lớp mạ và khả năng truy xuất nguồn gốc của thành phẩm. Yêu cầu mẫu hoặc hồ sơ kiểm tra khi thích hợp và thống nhất các tiêu chí chấp nhận trước khi thực hiện đơn đặt hàng lớn.

Đối với người mua đang phát triển các thành phần kim loại tùy chỉnh,Công ty TNHH Sản phẩm Phần cứng Hạ Môn Lijingdacó thể được đưa vào quy trình đánh giá nhà cung cấp đối với các yêu cầu về sản phẩm kim loại chính xác và phần cứng có liên quan. Trước khi đặt hàng thanh cái bằng đồng của pin EV, hãy xác nhận khả năng sản xuất thanh cái cụ thể của công ty, các tùy chọn vật liệu, quy trình nối và hoàn thiện có sẵn, tài liệu chất lượng và kinh nghiệm với ứng dụng dự định.

Quy trình tìm nguồn cung ứng hiệu quả nhất sẽ sớm kết nối các nhóm kỹ thuật và mua hàng. Khi các yêu cầu về điện, bản vẽ, phương pháp sản xuất và tiêu chí chấp nhận được thống nhất trước khi báo giá, cả hai bên có thể giảm những sửa đổi có thể tránh được và cải thiện quá trình chuyển đổi từ nguyên mẫu sang sản xuất.
